在水冷板的結構設計里面呢，其實我們只要關注到結構里邊的3個支撐點就足夠了

第一個支撐叫蓋板的支撐

第二個支撐是我們用的攪拌頭的軸肩的支撐

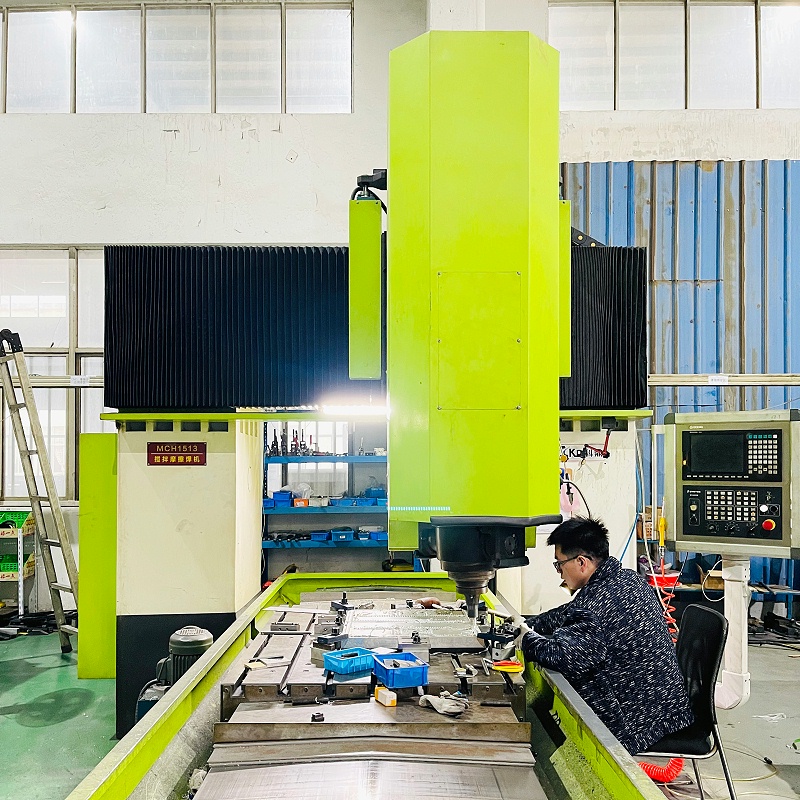

第三個支撐是攪拌摩擦焊接過程夾具的支撐

下面科鼎鑫小編分別介紹一下這三個支撐中需要注意的一些關鍵因素：

第一個就是蓋板的支撐，蓋板的支撐與攪拌摩擦焊接的深度有密切關系，通常我們認為這個蓋板的支撐和焊接深度的比例是1:1的關系，舉個例子來說攪拌摩擦焊接3毫米的厚度對這個蓋板的支撐也同樣是需要 3毫米的支撐臺階寬度。

第二個支撐其實就是我們的焊接過程中使用的攪拌頭，它有一個直徑我們稱為軸肩直徑，這個軸肩需要與工件充分的接觸摩擦而產生的熱量實現焊接，所以軸肩也需要一個支撐臺階，這個支撐臺階的寬度通常是焊接深度的2到3 倍，如焊接深度3毫米所需要的這個臺階就是5到7mm 的范圍之內是比較合理的。

第三個支撐是夾具的支撐，在攪拌摩擦焊接過程中，焊接壓力是比較大的，如3毫米的焊接深度它的壓力有500公斤左右的壓力壓在零件上，所以在焊接過程中零件下方必須得有一個剛性的支撐才能滿足焊接壓力的需求，那這個支撐的寬度我們通常是做到軸肩直徑的 2倍，比如我們用的刀具直徑是10毫米，那我們這個支撐就要做到20毫米，并且這個支撐要和零件是一個仿型的結構不能有虛空和懸空的現象存在。

除了結構支撐之后我們還有一個就是焊接軌跡的結構設計，在軌跡結構的設計里面我們經常會遇到一些蛇形水道，而對于蛇形水道的R值在攪拌摩擦焊里面也有一個設計要求，這個要求通常我們是用R 值來定義，比如在實際焊接過程中，我們通常是把這個R值半徑設置到不小于3毫米，最好能做到5 毫米以上，這樣在焊接過程中這些轉角的位置焊接就會比較穩定，對于產品的質量也能有更好的一個穩定性和可靠性。

今天科鼎鑫小編給大家介紹了一下水冷板結構的攪拌摩擦焊接結構上的一些設計需求，關于水冷板的攪拌摩擦焊接結構還有其他的一些細節方面的介紹，如焊接尾孔是怎么去留？焊接過程中還有一些搭建的結構怎么設計？搭建結構的接頭來適用于攪拌摩擦焊小編下次在給大家分享！
